Специальный комплект для использования наружных блоков VRF в качестве ККБ AHUKZ-03

Под заказ
Технические характеристики:
Нужна консультация ?


Способы доставки

Способы доставки уточняйте у менеджера

Пока не было вопросов.

Технические характеристики:

Ширина, (мм):
375 мм
Высота, (мм):
150 мм
Глубина, (мм):
335 мм
Электропитание:
220 В
Возможная мощность подключаемого испарителя:
От 30 до 56 кВт

Описание:

Подсоединительный комплект предназначен для подключения к системам VRF либо только к наружным блокам VRF приточных вентиляционных установок с фреоновыми испарителями. Могут использоваться с любыми вентустановками. Комплекты поставляются 3-х типов: AHUKZ-01 – c возможной мощностью подключаемого испарителя от 9 до 20 кВт, и AHUKZ-02 – с мощностью от 20 до 28 кВт, AHUKZ-03 – с мощностью от 30 до 56 кВт.

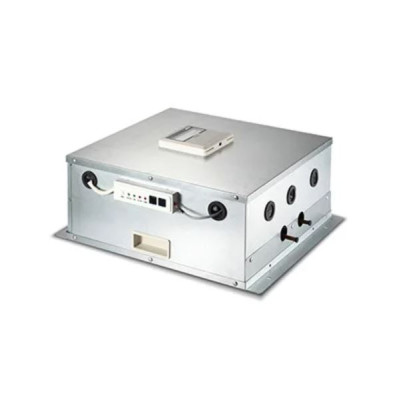

В состав комплекта входят: корпус, в котором размещены электронная плата(-ы), электронный ТРВ для контроля подачи фреона в испаритель, выносные датчики температуры для установки на испаритель приточной вент установки (ПВУ), проводной пульт управления, который может быть прикреплен к корпусу или использоваться на удалении.

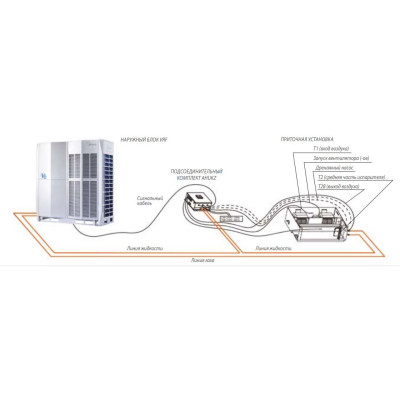

Комплект AHUKZ устанавливается в жидкостную магистраль перед испарителем ПВУ, подключается к электропитанию 220 В и контролирует несколько температур с помощью проводных выносных датчиков. Схема подключений представлены на рисунке ниже. Исходя из показаний температуры воздуха в канале ПВУ (в помещении), температуры фреона в средней точке испарителя ПВУ, температуры воздуха на входе в ПВУ электронный процессор комплекта AHUKZ выдает соответствующие команды для электронного ТРВ, мотора вентилятора ПВУ (запуск-остановка). Наружный блок VRF оснащен собственной схемой управления и контроля нагрузки, по данным от которой процессор наружного блока управляет всеми циклами и режимами работы наружного блока автономно. Фактически комплект AHUKZ моделирует схемотехнику внутреннего блока VRF системы.

Для ПВУ с мощностью выше 56кВт можно организовать многоблочное использование комплектов AHUKZ, которые коммутируют потоки хладагента в разветвленных параллельных участках трубопроводов и взаимодействуют по принципу «ведущий-ведомые». Максимальная мощность испарителей ПВУ может достигать 224 кВт на одном контуре. Рекомендуется осуществлять подбор комплектов при помощи программы «Midea SelectionSofrware MSS-VRF».

Подсоединительные комплекты AHUKZ-XX B могут работать под управляющими сигналами PLC –контроллеров Siemens или других поставщиков.
