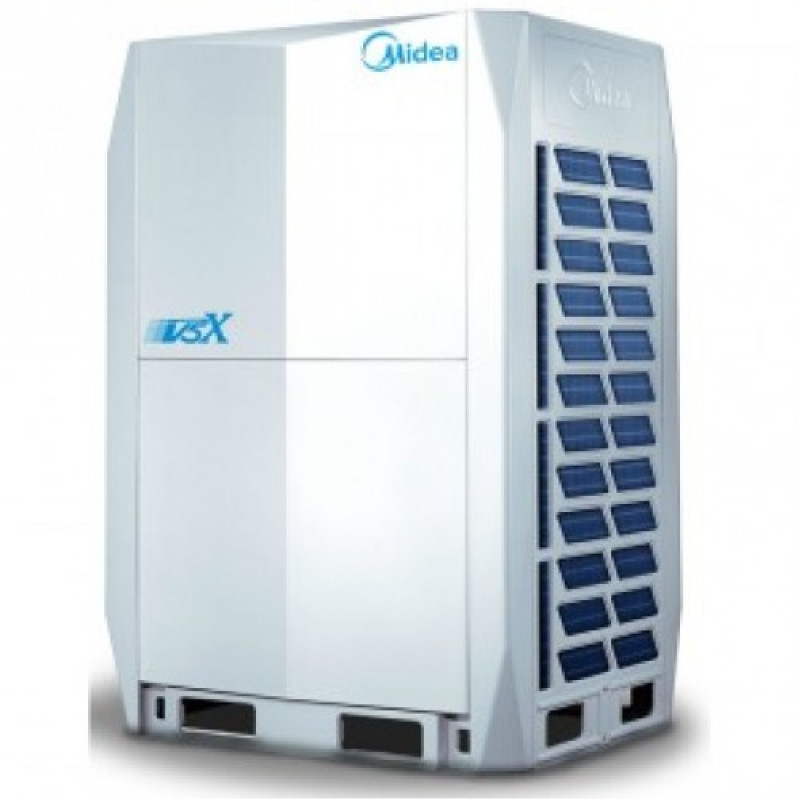

Наружный блок Midea MV5-X400 W/V2GN1 —

Модульные внешние блоки Midea серии MV5 предназначены для работы в составе центральных систем кондиционирования воздуха гостиниц, офисов, больниц, школ, жилых зданий и производственных помещений. Блоки серии MV5 имеют модульную конструкцию и могут объединяться в группу до 4-х блоков мощностью одной VRF-системы до 246 кВт.

Внешние блоки MV5 имеют расширенный диапазон работы с наружным воздухом: от -5°C до +48°C в режиме охлаждения, и от -20°C до +27°C в режиме нагрева.

Конструкция

VRF-системы MDV серии MV5 выполнены на базе высокоэффективных DC-инверторных компрессоров HITACHI, которые позволяют достигнуть высокого коэффициента энергоэффективности, а также увеличивают производительность всей системы. Увеличенные теплообменники, с рельефной насечкой на внутренней поверхности, и «сигма»- образной структурой пути протока хладагента, позволяют существенно улучшить процесс теплообмена и снизить фактор гидравлических потерь в трубопроводах, уменьшить их влияние на производительность, что привело к увеличению общей длины трубопроводов в системе.

Специально сконструированная крыльчатка вентиляторов с DC-инверторным электродвигателем обеспечивает внешнее статическое давление до 60Па. 5-ступенчатое регулирование уровня масла и интеллектуальное управление обеспечивают его возврат и стабильное распределение в компрессоры.

Автоматическая дозаправка в сервисном режиме присутствует во всех типах блоков VRF серии MV5.

Общая протяженность фреоновых трасс в одной системе до 1000 м, максимальная длина трасс в одну сторону между внутренним и наружным блоком - до 170м, перепад высот между наружным и внутренним блоками – до 70 м, перепад высот между внутренними – до 30м. Одна система может объединять до 80 внутренних блоков общей производительностью до 130% от наружного.

Дополнительно

• В зависимости от времени суток автоматическая система управления регулирует загрузку компрессоров.
• При возникновении ошибок или выходе одного из модульных блоков в аварию система остается работоспособной.
• Система VRF MDV комплектно с наружными блоками MV5 может управляться как с центрального пульта управления, так и через систему диспетчеризация здания BMS.
• Простая схема подключения и автоматическая адресация внутренних и наружных блоков делает монтаж и настройку системы VRF MDV простым и быстрым.

Расширенные возможности:

• 8 базовых наружных блоков 25,2 – 61,5 кВт объединяемых в сборки
• Новое шасси и компоновка блоков с «эксклюзивным» дизайном
• Высокий коэффициент энергоэффективности СOP (от 3,28 до 4,28, в зависимости от мощности блока)
• Широкий диапазон рабочих наружных температур
• Максимальная мощность 4-х модульной сборки 245 кВт
• Улучшенные алгоритмы и компоненты для возврата масла и достижения масло-баланса
• Улучшенные функции контроля по параметрам температуры компонентов, давления в контурах, фреоновое охлаждение высоковольтных электронных преобразователей в наружном блоке
• Увеличенные параметры по ограничениям длин магистралей
• Быстрый выход в рабочий режим после включения
• Улучшенные шумовые характеристики
• Автоматическая адресация внутренних блоков
• Широкие возможности по интеграции в сетевое управление посредством шлюзов BMS
• Уменьшенные периметры наружных блоков, что позволяет более эффективно использовать пространство при монтаже систем
• Расстояние от первого рифнета до самого дальнего внутр. блока может достигать 90 м при соблюдении специальных правил проектирования и построения магистралей, 40 м - в стандарте
