Припливно-витяжні установки з пластинчастим рекуператором ВЕНТС ВУТ 300 ПБЕ EC A21 —

Припливно-витяжна установка ВУТ/ВУЕ ПБЕ ЕС з електричним нагрівачем і ВУТ/ВУЕ ПБВ EC з водяним нагрівачем являють собою повністю готові вентиляційні агрегати, які забезпечують фільтрацію, подавання свіжого повітря до приміщення та видалення забрудненого.

Водночас тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор.

Застосовуються в системі вентиляції та кондиціювання приміщень різного призначення, які потребують економічного рішення і керованої системи вентиляції.

Застосування ЕС-двигунів дозволяє зменшити споживання електроенергії в 1,5-3 рази і водночас забезпечити високу продуктивність та низький рівень шуму.

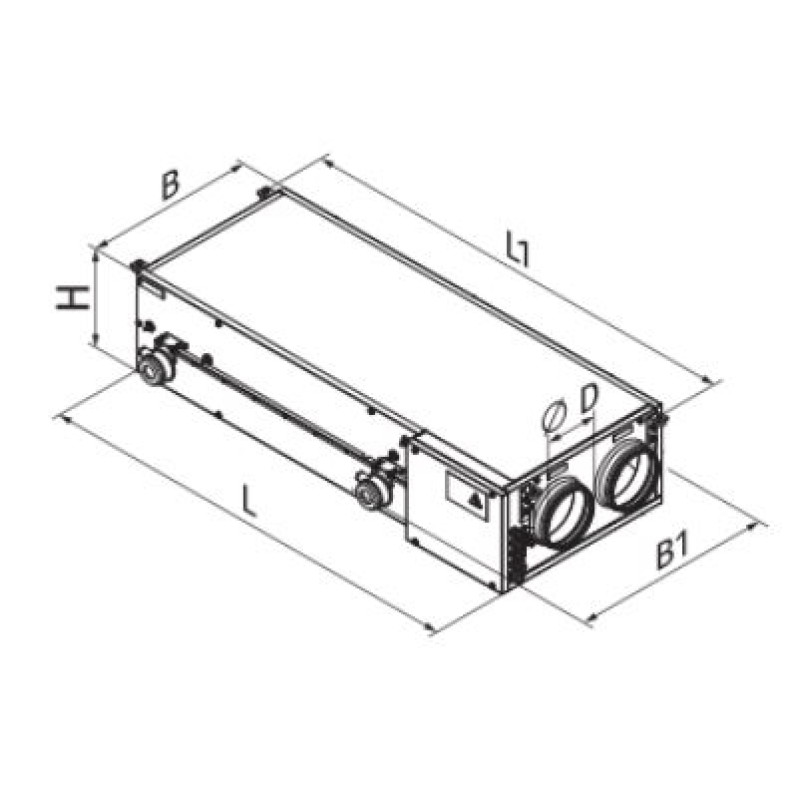

Усі моделі призначені для з’єднання з круглими повітропроводами номінальним діаметром 160, 200, 250, 315 та 400 мм.

МОДИФІКАЦІЇ

ВУТ ПБЕ ЕС – моделі з електричним нагрівачем та полістирольним або алюмінієвим теплообмінником.

ВУЕ ПБЕ ЕС – моделі з електричним нагрівачем та ентальпійним теплообмінником.

ВУТ ПБВ ЕС – моделі з водяним нагрівачем та полістирольним або алюмінієвим теплообмінником.

ВУЕ ПБВ ЕС – моделі з водяним нагрівачем та ентальпійним теплообмінником.

КОРПУС

Виконаний з алюмоцинку з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм для установок ВУТ/ВУЕ 300/550/900 ПБЕ/ ПБВ ЕС, 25 мм для установок ВУТ 2000/3000 ПБЕ/ ПБВ ЕС.

ФІЛЬТР

Для фільтрації припливного та витяжного повітря в установці є два вбудованих фільтри зі ступенем очищення G4.

Для моделей ВУТ/ВУЕ 300/550/900 ПБЕ/ПБВ ЕС опційно може бути встановлений припливний фільтр зі ступенем очищення F7.

ВЕНТИЛЯТОРИ

Використовуються високоефективні електронно‑комутовані (ЕС) двигуни постійного струму із зовнішнім ротором, обладнані робочим колесом із назад загнутими лопатками.

Такі двигуни є на сьогодні найбільш передовим рішенням у галузі енергозаощадження.

ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.

Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90 %).

БАЙПАС

Установки оснащені байпасом для літнього провітрювання (охолодження приміщення за рахунок прохолодного повітря з вулиці) і захисту рекуператора від обмерзання.

НАГРІВАЧ

Електричний (ВУТ/ВУЕ ПБЕ ЕС) або водяний (ВУТ/ВУЕ ПБВ ЕС) нагрівач, встановлений після рекуператора, догріває припливне повітря до комфортної температури у разі, якщо за допомогою рекуперації тепла ця температура не була досягнута.

Водяні нагрівачі призначені для експлуатації за максимального робочого тиску 1,0 МПа (10 бар) та максимальної робочої температури теплоносія 95 °С.

РЕКУПЕРАТОР

В установках ВУТ 300/550/900 ПБЕ/ПБВ ЕС застосовується пластинчастий протипотоковий рекуператор з полістиролу, який повертає тепло.

Для збирання та відведення конденсату в установці передбачений піддон, розташований під блоком рекуператора.

В установках ВУТ 2000/3000 ПБЕ/ПБВ EC застосовується пластинчастий перехресний рекуператор з алюмінію, який повертає тепло.

Для збирання та відведення конденсату в установці передбачений піддон, розташований під блоком рекуператора.

В установках ВУЕ 300/550/900 ПБЕ/ПБВ EC застосовується ентальпійний пластинчастий протипотоковий рекуператор, який повертає тепло та вологу.

Завдяки передаванню вологи ентальпійний рекуператор не виробляє конденсату.

АВТОМАТИКА

Установки оснащені системою автоматики.

Контролер А21 дає змогу інтегрувати установку в систему «Розумний дім» або BMS (Building Management Systems).

Дистанційна панель керування до комплекту не входить (замовляється окремо).

Для керування установкою за допомогою мобільного додатка через Wi-Fi необхідно завантажити мобільний додаток VENTS AHU.

МОНТАЖ

Установка призначена для внутрішнього монтажу в положенні, яке забезпечує збирання та відведення конденсату в дренаж.

КЕРУВАННЯ ТА АВТОМАТИКА

* Опція. Функціонал доступний за умови встановлення відповідного аксесуара.
